单圈模拟量0-20mA，4-20mA编码器

技术参数：

产品系列：	58mm系列
尺寸外壳：	58mm系列
特性：	轴型带夹紧法兰，顶丝式盲孔型，抱紧环式盲孔型，轴型带同步法兰
主轴尺寸：	轴或孔型Ø6、8，10，12，14，15，16、18、20、22mm
输出信号：	可任意调整4-20mA或0-20mA
电源电压：	5....30VDC反极性、过压保护
单圈分辨率：	12bit(4096),可设置任意分辨率
转动圈数：	1圈（可无限循环）
文档下载：

产品详情

BTS58系列单圈型绝对值编码器

模拟量和RS485双信号输出

特点与应用：

¨ 输出信号可选0-20mA，4-20mA，0-5V，0-10V

¨ 可软件智能编程设定内部参数，更方便连接

¨ 欧系标准安装尺寸，轴型安装或盲孔型安装，安装方便无需现场找零

¨ 模拟信号输出都带有一组RS485信号，可以匹配任何控制器跟PLC从而节省控制器成本

¨ 防护等级最高达IP68，工作温度可达-40°C...+85°C，可完美应用与长时间水下工作

¨ 具有安全锁式轴承设计，可防止大尺寸优质轴承组在运行和安装期间，由于轴向载荷较大而造成不对心。

¨ 可选择不锈钢防爆型重载编码器，具有EX II 2 G Ex ib IIB T4 Gb 欧盟防爆等级认证，为石油化工以及防爆设备保驾护航。

产品系列	BTS58-J	BTS58-K	BTS58-H2	BTS58-T
尺寸（外壳）	Ø 60mm	Ø 60mm	Ø 60mm	Ø 60mm

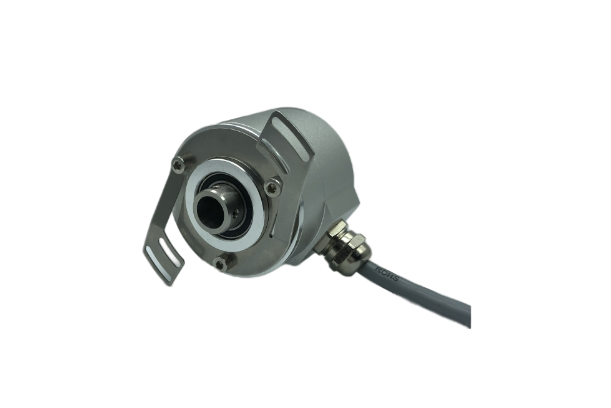

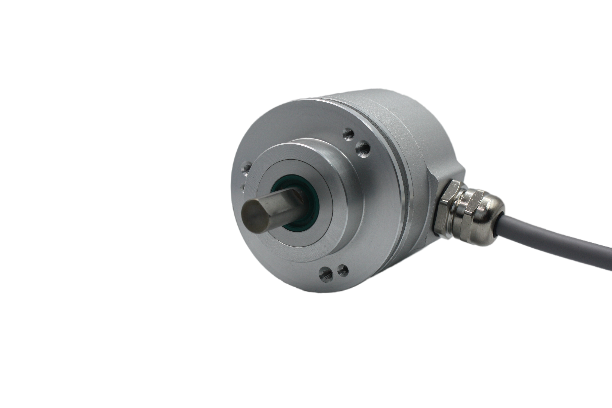

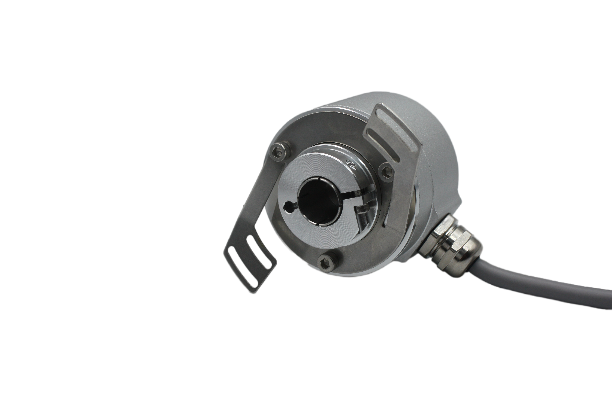

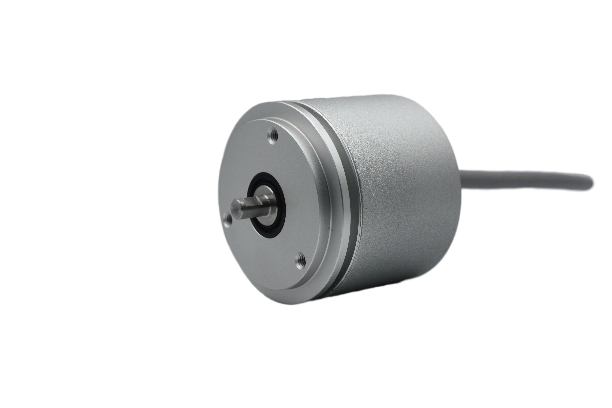

特性	轴型带夹紧法兰	顶丝式盲孔型	抱紧环式盲孔型	轴型带同步法兰
主轴尺寸	轴型Ø6，8，10、12、15mm	盲孔型Ø6、8，10，12，14，15，16，18，20，22mm		轴型Ø6mm

输出信号	4-20mA，0-5V，0-10V，0-20mA（可设定角度，长度，速度应用输出）
电源电压	10....30VDC 或 5VDC （反极性保护、过压保护）
单圈分辨率	标准12位40960线（最大16位65536）
转动圈数	1圈
重复精度	±2BIT
消耗电流	< 30mA(24V电源) 空载
信号调整	每圈对应值可调，方向可调，预设位置可调，外部零位可调

最大转速	3000r/min
主轴负载	径向80N，轴向40N
防护等级	IP65或IP68
启动力矩	≤3Ncm
工作温度	-30°C....85°C（可定制工作温度-40°C....85°C）
储存温度	-40°C....100°C
抗冲击	1000m/s², 6ms（100g）
抗振动	20g
连接方式	8芯屏蔽电缆或航空插头
出线方式	径向侧出，轴向后出

接线表

颜色

棕色

白色

粉色

黑色

绿色

黄色

蓝色

灰色

信号

Vcc

模拟量 +

模拟量 -

RS485A

RS485B

设置允许

外部清零

注：RS485信号用做对编码器设置时使用，也可以作为标准信号输出使用。

RS485通讯的注意事项：

1.通讯速率与传输距离是一对矛盾。速率越高，传输距离越近、但也越稳定，反之亦然。

2.在外部电磁干扰强时，外部置位线在对编码器置位需接高电平，但置位结束后建议强制接低电平，以防止编码器由于外部干扰而突然回零。

3.在外部电磁干扰强时，RS485接线最好使用双屏蔽电缆。

4.多个编码器接上位机时，由于编码器返回数据没有奇偶校验，故建议在上位机编程时在时间上对各个编码器返回的数据进行区分。

5.当系统中有电动机时，编码器电源需与其他电源隔离。

由于RS485电路是差分形式的，A＋，B－都是带电压的，常时间接地或接高电平都会造成RS485电路损坏

RS485通讯协议说明:

波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps. 帧格式：数据位8位，停止位1位，无奇偶校验，无控制流。

Modbus通讯协议说明:

波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps. 帧格式：数据位8位，停止位1位，偶校验，无控制流

置位线（灰色）的使用

设备需要找零点或者重新校准零位时，此时请将灰色线与24V电源正短接3-5秒针，到达时间后请将灰色线取下，这是编码器变默认为此位置点位零点。

编程允许线（蓝色）的使用

设置模式时，编码器蓝色线与棕色线并在一起接正电源，白色线接电源地线。此时，编码器的通讯速率固定为19200bps。非设置模式，即正常工作时，建议将蓝色线与白色线并在一起接电源地线。

原理示意图：

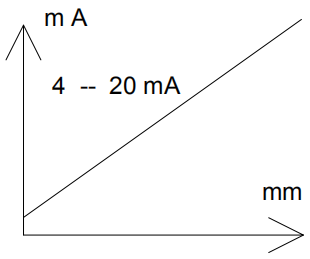

电流输出示意图

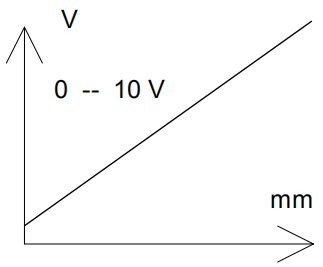

电压输出示意图

说明:横轴表示长度速度等(可自定义),纵轴表示信号输出的模拟量
