多圈ProfiNet以太网编码器
|
||
ProfiNet协议 多圈绝对值编码器SASM58
特点与应用:
¨ 国际标准ProfiNet/IO协议
¨ 可拆卸的模块化总线适配器,地址任意设定,更方便连接
¨ 欧系标准安装尺寸,轴型安装或盲孔型安装,端子接线更方便安装
¨ 防护等级最高达IP68,工作温度可达-40°C...+85°C,可完美应用与长时间水下工作
¨ 具有安全锁式轴承设计,可防止大尺寸优质轴承组在运行和安装期间,由于轴向载荷较大而造成不对心。
¨ 可选择不锈钢防爆型重载编码器,具有EX II 2 G Ex ib IIB T4 Gb 欧盟防爆等级认证 ,为石油化工以及防爆设备保驾护航

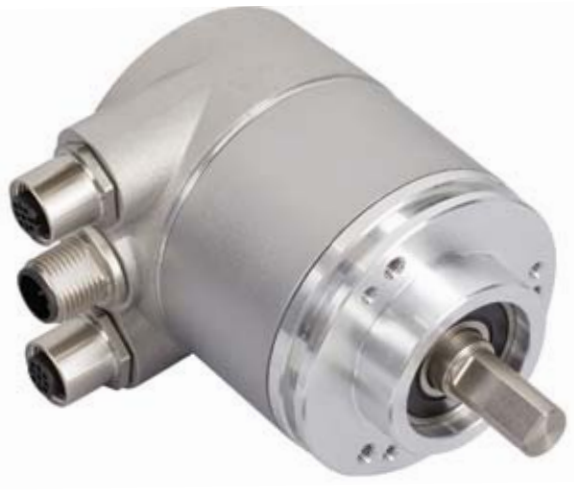

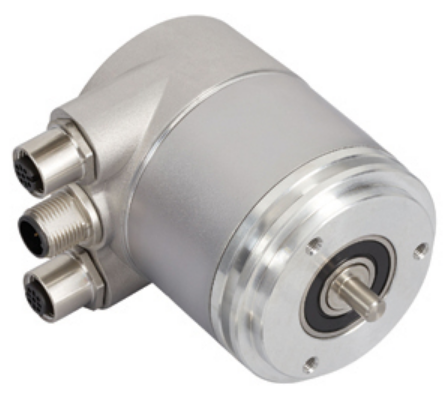

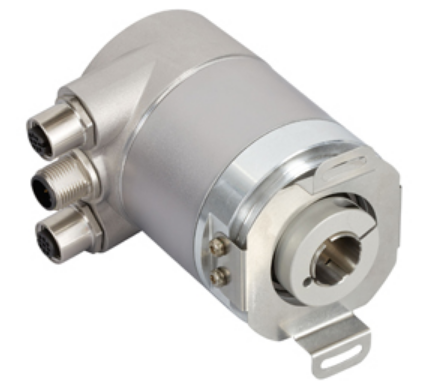

产品系列 SASM58J SASM58T SASM58H 尺寸(外壳) Ø 58mm 特性 轴型带夹紧法兰 轴型带同步法兰 抱紧环式盲孔型 主轴尺寸 轴型Ø6、8,10,12,14,15mm 轴型Ø6、8、10mm 盲孔型Ø6、8,10,12,14,15mm 输出信号 ProfiNet/IO 输出驱动器 Ethernet 传输速率 10 / 100 Mbit 接口周期时间 ≥ 1 ms 电源电压 10....30VDC(反极性保护,过压保护) 单圈分辨率 标准13位8192,最大16位65536 圈数 4096圈 编码 二进制码 重复精度 ±2BIT 消耗电流 < 50mA(24V电源) 空载 可编程参数 每圈对应值可调,软件限位开关,旋转方向,预设值,速率输出,速率时基,波特率 最大转速 6000r/min 主轴负载 径向110N,轴向40N 防护等级 IP65或IP66 启动力矩 ≤3Ncm 工作温度 -40°C....85°C(可定制工作温度-40°C....85°C) 储存温度 -40°C....100°C 抗冲击 1000m/s2 , 6ms(100g) 抗振动 20g 连接方式 3个连接器分别是1个M12,公型4针A码和两个M12,公型,4针,2码
LED指示灯:
电源灯: 绿灯亮为故障,暗为无供电 |
组态灯: 红灯亮为故障,暗为组态正常 |
总线接口1/2: 绿/橙亮为正常工作,暗为不正常 |
